◎概述

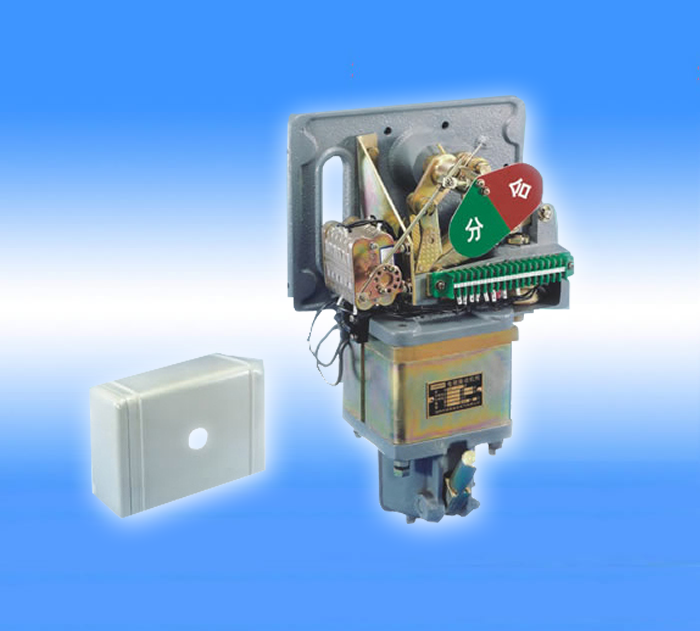

CD10型電磁操動機構是一種戶內懸掛式的電磁操動機構，可用來操動SN10系列高壓少油斷路器.
該機構可以電動合閘，電動分閘和手動分閘，也可經進行自動重合閘，該機構合閘分閘需要使用直流電源.控制合閘直流電流，可用外接的CZ0-40C型或CZ0-40D低壓直流接觸器.
CD10型電磁機構內裝有分閘電磁鐵，既能手力分閘，也能電動分閘或遙控分閘.
CD10型機構有鐵罩作封蓋，罩的中間有一圓孔，指標“分”“合”位置.

◎主要技術參數

CD10型機構的技術性能符符合“GB1984-80交流高壓斷定路器”的規定，其主要技術數據見表1.

	機構型號所配斷路器型號項目		CD10-Ⅰ	CD10-Ⅱ		CD10-Ⅲ
			SN10-10Ⅰ	SN10-10Ⅱ	SN10-10Ⅲ	SN10-10Ⅲ
			630-16 1000	1000-31.5	1250-40	2000-40 3000
1	200伏合閘線圈	電流（安）	99	120		147
		電阻（歐）	2.22±0.18	1.82±0.15		1.50±0.12
2	110伏合閘線圈	電流（安）	196	240		294
		電阻（歐）	0.56±0.05	0.46±0.04		0.38±0.04

3	24伏合閘線圈	電流（安）	37
3	24伏合閘線圈	電阻（歐）	0.65±0.03
4	48伏合	電流（安）	18.5
4	閘線圈	電阻（歐）	2.6±0.13
5	110伏合閘線圈	電流（安）	5
5	110伏合閘線圈	電阻（歐）	55±1.1
6	200伏合	電流（安）	2.5
6	閘線圈	電阻（歐）	88±4.4
