高壓瓷絕緣子

ZSW-110KV兩只連接ZSW-200KV戶外支柱絕緣子生產廠家


一、用途及使用環境

 戶外實心棒形支柱絕緣子用于工頻交流電壓10-500KV戶外電站、變電所配電裝置和電器設備中,作帶電部分的絕緣和支持用.
  絕緣子適用環境為-40~+40,部分產品可用于海拔高度為4000m的地區.產品分為普通形和耐污性兩大類,耐污性可適用于中等、
  及特重污區.

二、結構和工藝特點

  改系列絕緣子瓷件為實心結構,膠裝部分采用柱體上砂結構,我廠的瓷配方先進,性能優異,經實際運行,可靠性非常高.上砂用
的砂子是專用的經過嚴格工藝控制的造粒砂,具有與瓷體優良的結合性能和合理的膨脹系數,能有效地提高產品的機械強度.產品的
法蘭結構合理,受力時應力分布均勻.其材料為機械強度高的球墨鑄鐵,表面熱鍍鋅.具有優良的抗銹蝕能力.膠裝用水泥為高標號
水泥,加上合理的養護工藝,使瓷的強度得到了充分的發揮.任何電壓等級的產品皆為單柱式,具有結構簡單,運行使用壽命長和維
護工作量少等優點.為保證絕緣子的可靠性,本廠對產品進行逐只打擊、超聲波探傷和四向彎曲耐受負荷試驗.

三、產品技術標準

  GB8287.1 高壓瓷支柱絕緣子 技術條件
  IEC 168 高壓瓷支柱絕緣子

四、產品型號說明


  例1:zsw2-220/16k-3
  表示戶外棒形支柱絕緣子、耐污性、設計序號為2、220kv電壓等級、16kN彎曲強度、上下法蘭均為光孔、用于3級污區.
  例2:ZSI-110/4L
  表示戶外棒形支柱絕緣子、普通型、設計序號為1、110kV電壓等級、4kN彎曲強度、上下法蘭均為螺孔、用于I級污區.

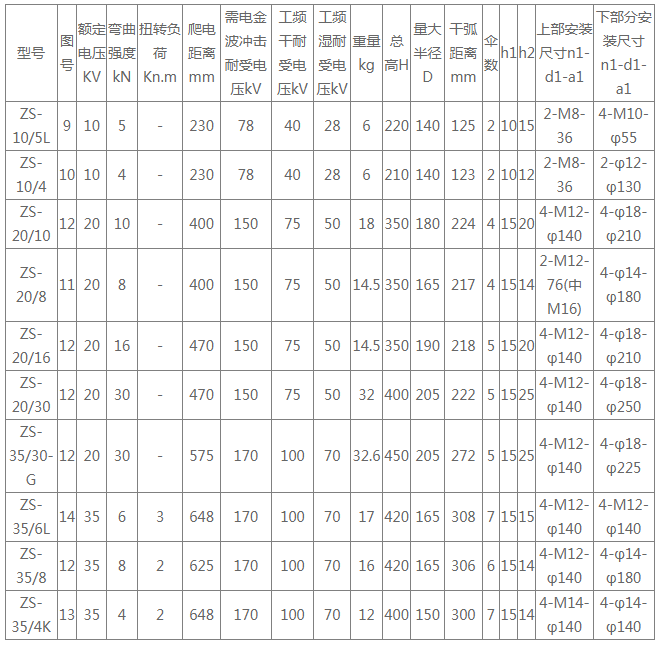

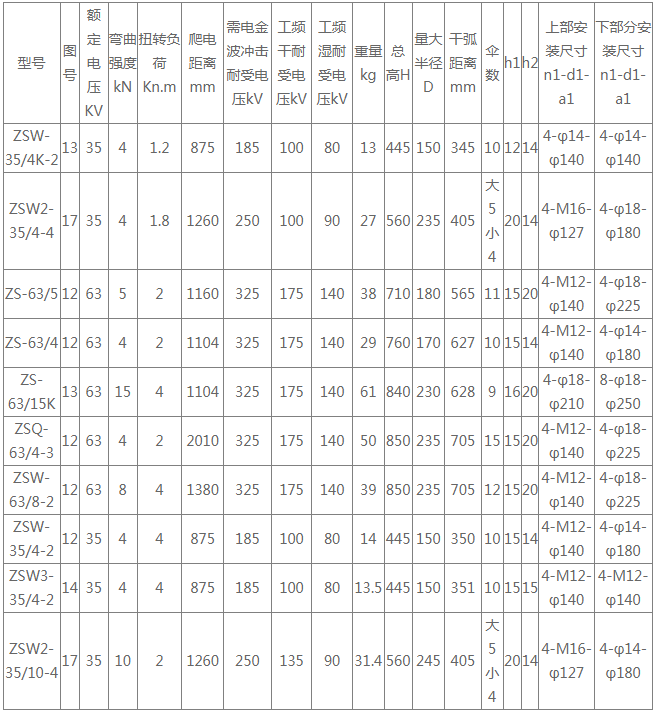

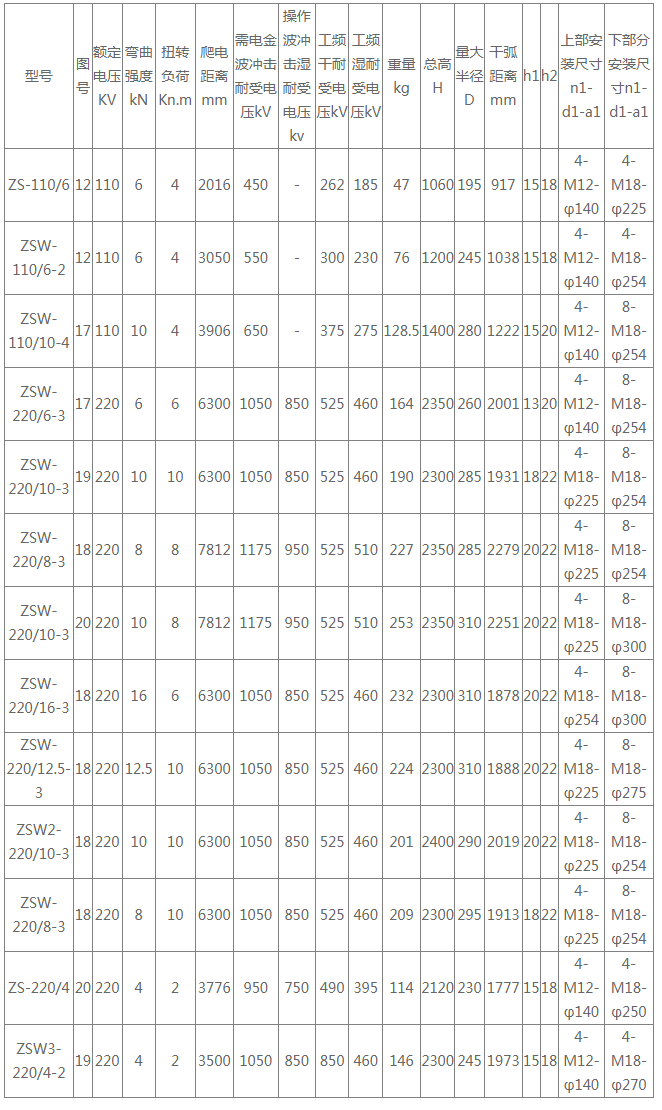

五、外形及安裝尺寸
